一、变压器简述
变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器

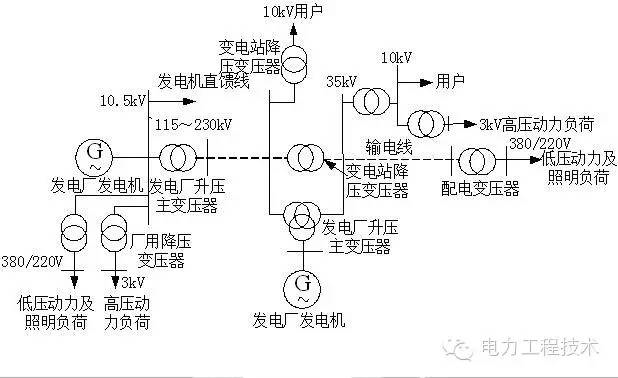

1-1 变压器在电力系统中的应用(电力传输)

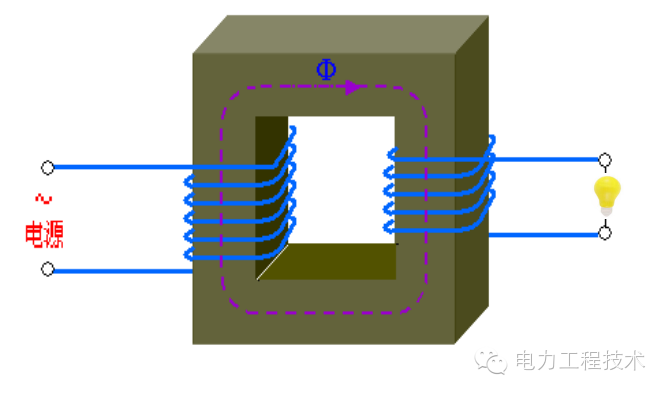

1-2 变压器的基本工作原理及分类

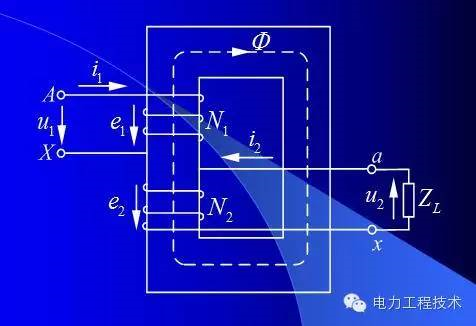

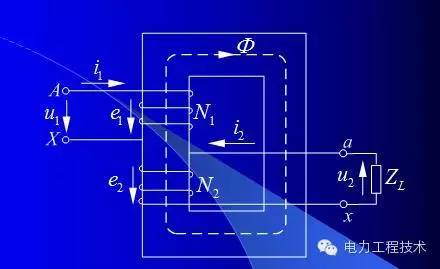

1)结构:
原绕组,或一次绕组,简称为原边或一次。下角标以“1”,如 u1 等。
副绕组,或二次绕组,简称为副边或二次。下角标以“2”,如 u2 等。

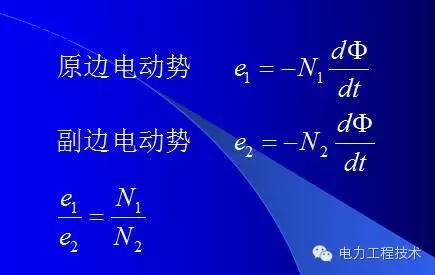

只要适当改变绕组的匝数,就可以改变原副边电动势之比以达到改变电压的目的。这就是变压器的基本工作原理 。
二、变压器分类:
2.1按用途分类

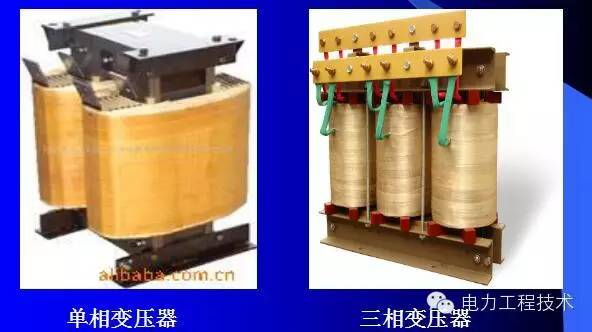

2.2按相数分
单相变压器;三相变压器;多相变压器

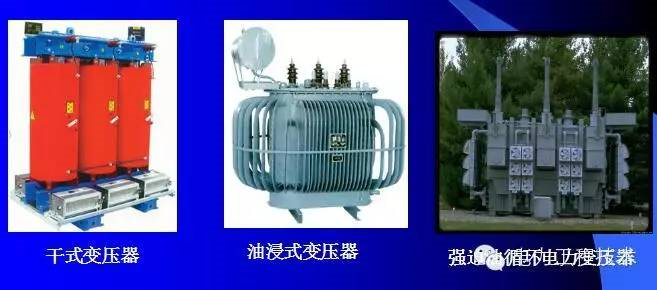

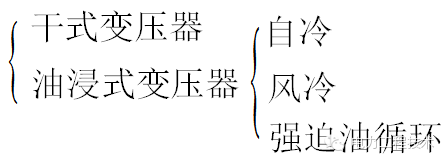

2.3按冷却介质分:

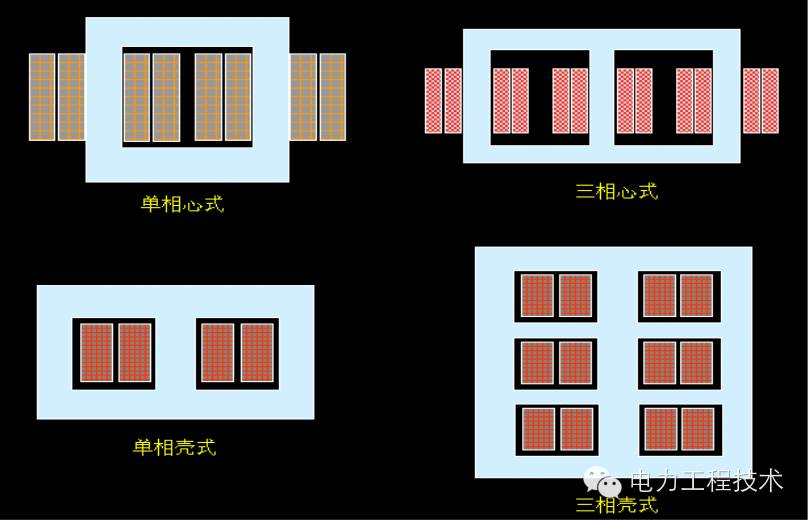

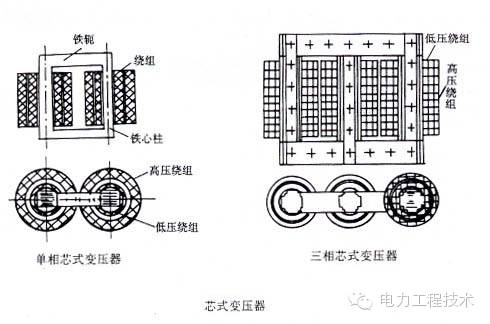

2.4按铁心形式分:
心式变压器;壳式变压器

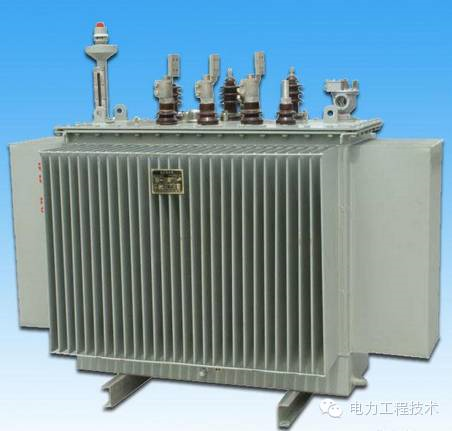

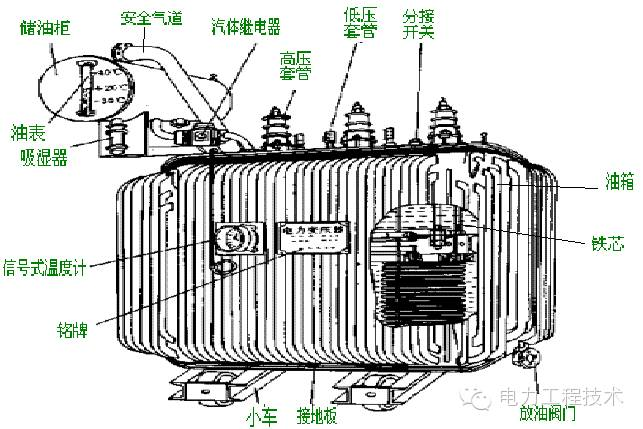

三、变压器的基本结构
3.1变压器组成及作用

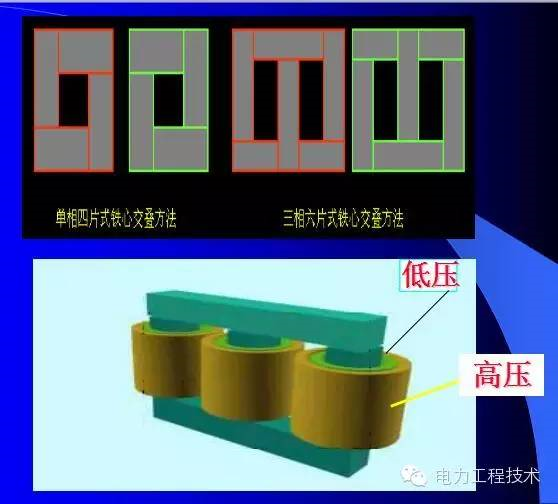

1)铁心
作用:磁路的构成部分。为了减少铁心中的磁滞和涡流损耗,铁心均用0.35-0.5mm厚的热轧或冷轧硅钢片叠成,片间涂以0.01~0.013mm厚的漆膜,以避免片间短路。
2)绕组
作用:电路的组成部分,用纸包、纱包或漆包的绝缘扁线或圆线绕成 。感应电势、通过电流、实现机电能量转换。
3)绝缘结构
作用:实现变压器的绝缘,包括外部绝缘和内部绝缘。
4)油箱和其它附件
作用:铁心和绕组组成变压器的器身,器身放置在装有变压器油的油箱内,在油浸变压器中,变压器油既是绝缘介质,又是冷却介质。
3.2变压器的额定值
1)额定容量
指在额定状态下变压器的视在功率.额定容量以伏安(VA)、千伏安(KVA)或兆伏安(MVA)为单位。对三相变压器,额定容量指三相的总容量。
2)额定电压
以伏(V)或千伏(kV)为单位。对三相变压器,额定电压指线电压。
3)额定电流
以安(A)或千安(kA)为单位。对三相变压器,额定电压指线电流。
4)额定频率
以赫兹(Hz)为单位。我国额定工频为50Hz。
3.3注意:
1)额定工作状态下变压器的效率、温升等数据,均属于额定值
2) 除额定值以外,铭牌上还标有变压器的相数,联结组标号和绕组联结图、阻抗电压等
3)双绕组变压器原、副边容量按相等进行设计
4)U1N指电源加到变压器原边的电压; U2N指原边加上额定电压时的副边开路电压,空载电压,副边电流为零
5)分析变压器和电机时,所说的负载一般是指电流而不是阻抗

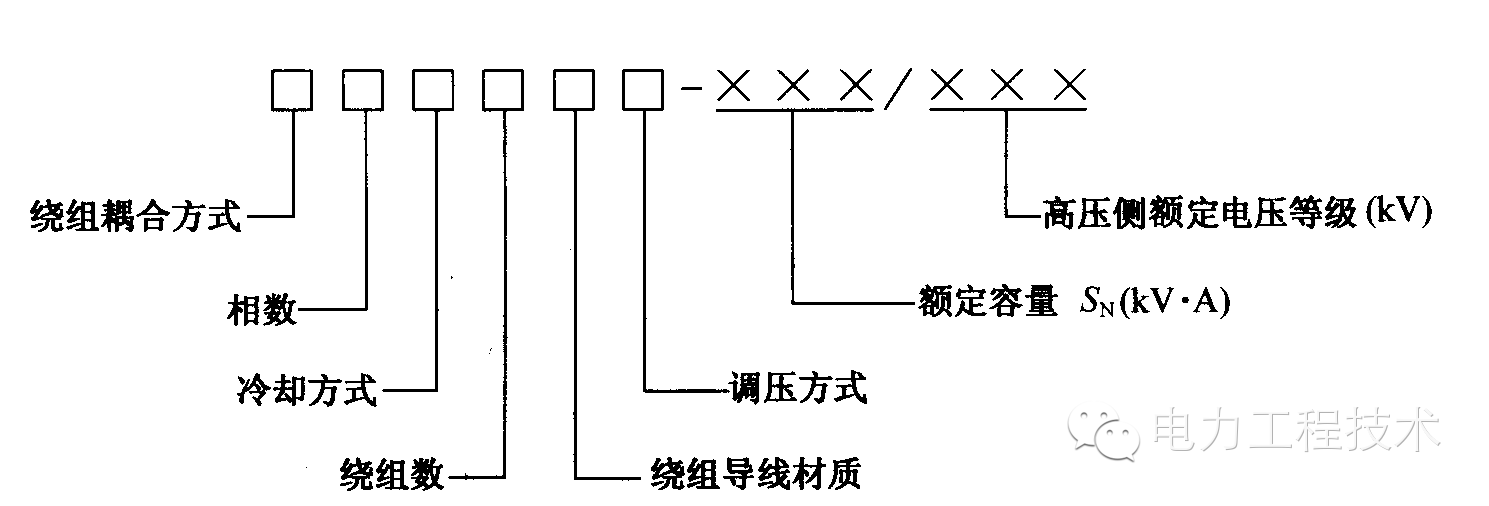

型号表示一台变压器的结构、额定容量、电压等级、冷却方式等内容,表示方法为:
如OSFPSZ-250000/220表明自耦三相强迫油循环风冷三绕组铜线有载调压,额定容量250000kVA,高压额定电压220kV电力变压器。
